Projetando sistemas com SMATV SATNET software da Terra
SatNet programa podem ser descarregados a partir de DIPOL ftp server
Estamos muito satisfeitos em anunciar que o software SatNet 3.0 recebeu o Prêmio do Ministério da Economia para o produto mais inovador ou tecnologia apresentada no Elektrotechnika 2.014 feira em Varsóvia, Polónia.
Implementação de um sistema SMATV grande deve ser guiada pelo projeto, tendo em conta as informações, tais como os níveis de sinais de entrada, os níveis de sinal nas saídas de elementos activos, a atenuação dos cabos e dos componentes passivos do sistema, tais como divisores, derivadores e tomadas.
Projetar sistemas com SMATV TERRA software SATNET
Um filme que mostra o processo de concepção do sistema comutador com o uso de software SATNET do Terra.
Rede de planejamento e design com a utilização de uma folha de papel e um lápis é trabalhoso e envolve o risco de erro. Free software da Terra - SATNET 2.0.2 - permite projetar instalações com base nos equipamentos fabricados pela empresa. O programa permite a elaboração do projeto em forma gráfica, para determinar os níveis de sinal em todos os estabelecimentos e verificar se estão conformes com as normas e decidir se deseja usar a função de equalização dos amplificadores. O programa permite ao usuário arquivar os projetos.

A família de dispositivos TERRA permite construir sistemas muito grandes SMATV (até um máximo de 1.000 tomadas), com opções diferentes, ambos com fonte de alimentação centralizada e descentralizada.
Antes de conceber um sistema, deve-se conhecer seus componentes. No início, nós apresentamos um breve resumo da rica oferta de multiswitches TERRA e equipamentos auxiliares.
Multiswitches
Cascade arquitetura de rede permite a conexão simples de usar multiswitches mais saídas do comutador de nível passado e as entradas do próximo nível um. A divisão em sub-redes (geralmente para a distribuição de sinais em escadas) é obtido através de splitters ou torneiras. Exemplo de rede em cascata é mostrado na figura. 8. A implementação em hardware de rede é baseada em comutadores em cascata deMS series. Eles são alimentados por um amplificador ou fonte de alimentação (18 VDC), ligado ao comutador última na cascata. Este tipo de multiswitches tem caminho passiva TV terrestre e não permite ajustar o ganho do caminho SAT.
Os comutadores são projetados para redes mais simples, principalmente até 32 pontos. Essas instalações com base em multiswitches MSR única normalmente não precisam projetos especiais, a menos que incluem cabos de transmissão de longa. Os comutadores também são adequados para a concepção de redes radiais, que consistem em mais de um dispositivo. Em tais instalações os caminhos principais para distribuir sinais de rádio atravésderivações do multiswitches.
Os comutadores têm caminho terrestre ativa e fornecer a possibilidade de ajustar o ganho do caminho, e - no caso de entrada multiswitches 9 - de um caminho SAT (posição).
O produto principal da empresa TERRA. Grandes oportunidades em termos de escalabilidade da rede. Instalação de pontos de várias centenas de exigir apenas uma fonte de alimentação. A idéia principal da rede é a construção de autocarros de sinal que emite os sinais para cada sub-rede com comutadores MSV (exemplo - Fig. 10.).
Os comutadores têm caminho terrestre ativa e fornecer a possibilidade de ajustar o ganho do caminho, bem como de um ou dois caminhos SAT (de forma independente e bandas Hi Lo).
Series Distribution of signals from one satellite
Distribution of signals from two satellites
MS 553 cascadable,
4 outputs
951 cascadable,
4 outputs
554 end-of-line,
4 outputs
952 end-of-line,
4 outputs
MSR
&
MSV
504 4 outputs - -
508 8 outputs 908 8 outputs
512 12 outputs 912 12 outputs
516 16 outputs 916 16 outputs
524 24 outputs 924 24 outputs
532 32 outputs 932 32 outputs
Os comutadores da série MSR e MSV fornecer built-in função do cabo de compensação (compensação da maior perda de freqüências mais altas) e agrupando os resultados de acordo com os níveis de sinal (para distâncias diferentes para as tomadas).
Mais informações sobre comutadores e sistemas multiswitch você pode ler nos artigos Escolhendo um multiswitch... e Profissional multiswitch systems
Amplificadores
Distribution of signals from one satellite Distribution of signals from two satellites
SA-501

built-in power supply, 5 inputs and 5 outputs, possibility of powering other equipment  via  output lines (H)

SA-901

built-in power supply, 9 inputs and 9 outputs, possibility of powering other equipment  via  output lines (H)

SA-511

powered via input lines (H), 5 inputs and 5 outputs, possibility of powering other equipment  via  output lines (H)

SA-911

powered via input lines (H), 9 inputs and 9 outputs, possibility of powering other equipment  via  output lines (H)



Os amplificadores permitem o ajuste em separado de todas as linhas de satélite (ganho de até 22dB) e caminho de TV terrestre (ganho de até 17 dB). Além disso, cada amplificador é equipado com "inclinação" botão de compensação que permitam a atenuação do cabo. Máximo nível de saída dos amplificadores é 114dBuV (IMD3).
Devido aos conceitos inovadores da Terra da empresa (por exemplo, o poder centralizado de fornecimento de um amplificador), o parâmetro importante dos amplificadores é a capacidade máxima atual. Os amplificadores da série SA são capazes de fornecer, através das linhas de H até 2 A (um comutador de séries MSV requer cerca de 100 mA).
Repartidores
Distribution of signals from one satellite Distribution of signals from two satellites
SS-504 partition into 2 subnetworks,
split loss of 4 dB
SS-904 partition into 2 subnetworks,
split loss of 4 dB
SSQ-508 partition into 4 subnetworks,
split loss of 8 dB
SSQ-908 partition into 4 subnetworks,
split loss of 8 dB
DC interruptor na posição "ON" a corrente passa "H" caminhos. divisores SSQ tem duas opções desse tipo.
Derivadores
Distribution of signals from one satellite  Distribution of signals from two satellites
SS-510 tap loss of 10 dB SS-910 tap loss of 10 dB
SS-515 tap loss of 15 dB SS-915 tap loss of 15 dB
SS-520 tap loss of 20 dB SS-920 tap loss of 20 dB
DC interruptores em posição "ON" permitem executar corrente através de todos os ramos, na posição "OFF" apenas no caminho principal.

Armado com o conhecimento básico do equipamento SMATV da empresa Terra, podemos proceder a estudar as possibilidades do programa SATNET.
SatNet2.0 - informação básica
  • O programa freeware que pode ser baixado a partir de DIPOL ftp server,
  • No mesmo endereço há disponível a apresentação do programa de recursos (tutorial.exe),
  • Não estão previstas próximas versões com maior funcionalidade,
  • Não há necessidade de instalação,
  • Obrigatório SO: Windows 98, XP, Vista,
  • Requisitos mínimos do sistema: 1GHz CPU, VGA 768x1024.
Capacidades
O aplicativo permite a concepção de sistemas SMATV com o cálculo dos níveis projetados de sinais de satélite e terrestres para cada saída da rede. Isso permite que o projetista / instalador, sentado na frente do monitor, para prever quais os dispositivos que serão necessários para distribuir os sinais e quais as configurações como o ganho e nível de cabo de compensação (inclinação) proporcionará os resultados desejados. Em 99% dos casos, estas definições correspondem inteiramente com o valor ideal em redes reais.
Descrição dos ícones SatNet2.0
Fig. 1. Ícones de dispositivos
Fig. 2. LNB, antena de TV terrestre, cabos, tomada assinante
A simulação inicia quando pressionar o ícone mais à direita.
SatNet ver. 3.2 permite o uso de amplificadores de canal at420 R82510 e at440 R82511.
Com um amplificador de canal no projeto, a resposta de freqüência para o caminho terrestre é limitada à largura de banda do mais baixo ao mais alto do canal selecionado. O gráfico é contínua, mas as verificações de utilidade sinalizar níveis apenas para os canais selecionados.
Revisão das opções de configuração disponíveis
Aviso: A versão 3.0 do aplicativo permite que o usuário para projetar sistemas "mistos" com as versões mais antigas e novas da Terra equipamentos, o que é especialmente útil no caso de expansão dos sistemas existentes. Uma vez que os dispositivos podem ter diferentes arranjos de entradas, o software tem em conta a possibilidade de utilizar dois tipos de barramento comutador, com ordem diferente de cabos. A ordem pode ser alterada pressionando a tecla Shift uma vez. A fim de cabos provenientes LNB pode ser seleccionado pela escolha opção apropriada dos sinais de entrada (ver abaixo).
Selecionando o tipo de bus na entrada do sistema
Exemplo de conexão de um dispositivo de "velho" (comutador) e o novo (amplificador)
  • definição de níveis de sinal aceitável em tomadas
  • especificando cabos de transmissão com atenuação (in dB/m, at 1 GHz)
Fig. 3. "Project Options" tabulação
Escolher "Project Options" guia, o usuário pode definir os níveis aceitáveis de sinal em estabelecimentos de assinante / soquetes. Como regra geral, estes valores devem ser fixados entre 50 a 75 dBuV para SAT TV e entre 60 a 85 dBuV de televisão terrestre.
Os valores de perda de tomada pode ser encontrada no cartão de catálogo do produto. Os valores padrão geralmente não se afastam significativamente da realidade.
programa permite selecionar o tipo de cabo para a rede de distribuição. As opções padrão incluem quatro tipos: RG-59, RG-6, RG-7, RG-11. Ao clicar em "Personalizar" campo, o usuário pode digitar o nome e atenuação de qualquer outro cabo, por exemplo, TRISET-113. Sua atenuação em 1GHz pode ser encontrada no cartão de catálogo. Ela também pode ser lido na tabela abaixo (bem como para outro cabo - RG-6). valores de atenuação para outras freqüências são calculadas com base em um algoritmo desenvolvido pelos desenvolvedores do software. Durante a simulação, pode-se ver que a atenuação cresce com freqüência, que concorda com os parâmetros reais dos cabos.
Frequencia
[MHz]
Atenuação [dB/100m]
TRISET-113 RG-6
47 4,2 4,3
88 5,4 6,4
174 6,8 9,0
230 8,5 10,3
470 12,7 15,0
862 17,3 21,3
950 18,3 22,3
2150 28,6 35,1
2400 30,5 37,2
  • avaliação dos níveis de entrada de sinal de satélite
A avaliação permite avaliar os níveis de sinal de satélite no local do sistema e é muito útil quando não pode ser medido fisicamente. É lançado pela seleção Run -> Path Loss Calculator.
Fig. 4. Calculadora Path Loss
O usuário deve definir a posição do satélite (Hotbird 13 ° E, Astra 19.2 ° E), o nível de EIRP (mapas de cobertura podem ser encontrados nos sites dos operadores - SES Astra e Eutelsat), as coordenadas do ponto de recepção , o ganho da antena (ou o seu diâmetro e eficiência), eo ganho de LNB. Depois de inserir todos os dados e clicar em "Calculate Signal Power", a calculadora vai mostrar o nível do sinal estimado no momento da recepção.
Localização, por exemplo: Krakow, Cieplownicza 40 rua
EIRP do Hotbird na Polonia - ca. 50 dBW
DIPOL sede - Cracóvia, Cieplownicza 40 street;
Coordinates: N 50° 03' 03" E 20° 00' 13"
Steel antena parabólica: Corab 90cm A9605, ganho de 39.1 dBi
LNB: Golden Interstar A9827 (single), ganho de 60dB
O montante estimado do sinal recebido: 81 dBuV
  • avaliação dos níveis de entrada de sinal de satélite
    • sinais de satélite

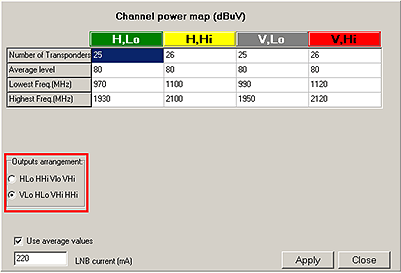

Fig. 5. níveis de canal por satélite (mapa Canal de energia)
Depois de colocar o LNB na aplicação desktop e clicando duas vezes nele, o usuário pode inserir os níveis medidos na entrada da rede de distribuição. Como os sistemas multiswitch empregar LNBs quatro, os valores podem ser indicados para cada par de polarização banda. Os dados irão aumentar a precisão da simulação. No entanto, a solução mais simples é, é de assinalar a caixa "Use valores médios", determinando um nível para todos os repetidores dentro de um par de banda-polarização (o nível que tem sido estimada com o uso da calculadora embutida - veja o passo acima).
A janela também inclui LNB caixa atual para inserir o valor nominal. Todos os dados podem ser guardados para futura referência.
    • sinais de televisão terrestre
Fig. 6. Terrestre níveis de canal (mapa Canal de energia)
Da mesma forma que os sinais de satélite, o usuário pode inserir os níveis de potência dos sinais de TV terrestre. Neste caso, o número de transponders, o número de canais recebidos. Enquanto no caso de sinais de satélite não é tão importante para inserir os valores medidos, os níveis de energia dos canais terrestres devem definitivamente ser medido como elas podem diferir muito, devido a muitas razões.
Para a localização, por exemplo (Krakow, Cieplownicza 40 street)
os níveis de TV terrestre medida com TM-3000 R10502 são:
Canal Frequencia [MHz] Nivel Sinal [dBuV]
10 207,25 72,5
27 519,25 64,0
30 543,25 64,5
33 567,25 77,5
35 583,25 65,5
50 703,25 73,5
53 727,25 70,0
  • tipo e comprimento do cabo
Fig. 7. Tipo e comprimento do cabo
Os estudos de caso
Caso 1
Fig. 8. Simulação de rede em cascata
Descrição da instalação: Rede em cascata com 16 pontos, com base em três comutadores em cascata MS-553 e um comutador de fim de linha - MS-554. Distribuição de sinais de satélite de um satélite, em uma escada (quatro andares, cada um com quatro tomadas).
Depois de projetar a rede e executar a simulação, as cores dos estabelecimentos dizem que se os níveis dos sinais de saída estão dentro dos limites especificados pelo usuário. Se tudo estiver OK, os estabelecimentos estão marcadas em verde, vermelho significa sinal excessivo (risco de distorcer o equipamento de recepção), o sinal azul - muito baixa (S inadequado / N).
The Fig. 8. mostra os resultados da simulação. Em todos os estabelecimentos os sinais do satélite estar dentro dos limites aceitáveis. Clicando no soquete de saída permite uma análise pormenorizada do nível de sinal em toda a gama de frequências.
TERRA comutadores da série MS tem caminho terrestre passiva. A atenuação tocar na banda de TV terrestre é de 18 dB. Portanto, a rede descrita acima fornece níveis demasiado baixos de sinais terrestres nos soquetes terminal. Clicando no ponto azul, o usuário obtém informações sobre os detalhes de deficiência, incluindo as características de freqüência. A fig. 9. mostra a resposta de freqüência do caminho terrestre para uma das tomadas.
Fig. 9. Analisador de função - a resposta de freqüência de caminho de televisão terrestre
A figura mostra que o nível do sinal recebido é de aproximadamente 45 dB - inferior ao nível mínimo assumido por 15 dB (linha azul).
Há duas soluções para esse problema. A primeira é a utilização de SA-501 ou amplificador SA-511. No entanto, esta solução não é ideal, porque os níveis dos sinais de satélite amplificada pode ser muito alto na parte superior da instalação. Mais resultados apropriados são fornecidos através da utilização de um amplificador separado para construir o caminho terrestre na entrada da rede de distribuição. Um exemplo de um amplificador é TERRA R82303 HA-126.
Porque o programa SATNET não incluem o uso de tais dispositivos, este problema deve ser resolvido de forma indireta - por definir o nível do sinal na entrada do caminho terrestre ao nível adequado, por exemplo, 102 dBuV. Vai resolver o problema de muito baixo sinais de TV terrestre na rede exemplo.
Caso 2
Descrição da instalação: rede com 72 tomadas, distribuição de sinais a partir de dois satélites, a divisão em três sub-redes (3 escadas) através de torneiras com atenuação toque diferente. multiswitches MSV permite ao poder de todo o sistema com SA-901 amplificador.
Fig. 10. Rede com 72 tomadas de base MSV-924 multiswitches
O projeto faz uso da possibilidade de ajustar o ganho dos canais por satélite do MSV-924 multiswitches.
Importante questão que deve ser tido em conta aquando da concepção das redes com longas de cabos é o cabo de equalização características disponíveis em amplificadores SA. A Fig.11. apresenta a situação o mais tomada na escadaria em segundo lugar, ambos sem e com função de equalização (-6 dB configuração com o botão Slope do amplificador SA-901).
Fig. 11. Frequência de resposta na tomada sem (à esquerda) e com a função de equalização (à direita) do SA-901 amplificador
Este recurso permite que o nível dos canais de interessante na tomada. De acordo com as normas em vigor, a diferença máxima entre os níveis em toda a gama de frequências é de 12 dB. No primeiro caso, a diferença é de cerca de 10 dB, enquanto o uso da função de equalização cabo características permite reduzir para cerca de 5 dB.
Case 3
Descrição da instalação: rede com 120 pontos (8 escadas, 15 apartamentos em cada escada - 5 histórias, cada uma com 3 apartamentos)
Fig. 12. SMATV sistema com 120 tomadas
Abaixo há uma parte do projeto realizado com o programa SatNet2.0. Toda a rede foi dividida com o SS-904 de divisão em duas sub-redes de grande porte. Todos os dispositivos em subredes são alimentados através de linhas de H SA-901 amplificador. Cada escada foi equipado com torneira e multiswitch MSV-916. As torneiras utilizadas têm atenuação toque diferente, devido à necessidade de compensação das diferenças de nível de sinal em escadas individual. Por causa de cabo longo é executado, o SA-901 amplificadores utilizar a função de equalização (Slope).
Fig. 13. A parte do design, com 120 tomadas
O programa SatNet2.0 permite projetar sistemas SMATV praticamente sem quaisquer restrições. A experiência diz que a configuração sugerida pelo aplicativo são ótimos em 99% das situações reais. Dipol sinceramente incentiva designers e instaladores para usar este programa para as suas tarefas.
