Multiswitches

CLASS A

Multiswitch: Terra MSR-512 (5-in, 12-out; amplificador de TV terrestre)
Código: R70612
Preço s/ IVAPreço c/ IVADesc.Validade
138,29 EUR170,10 EUR0 %
4 anos garantia
multiswitches Radial da série MSR são dedicadas às pequenas (4-16 pontos) e médias (17-70 pontos), sistemas de assinante (SMATV) com a distribuição do SAT IF e sinais de TV terrestre. O multiswitches tem que trabalhar no interior de edifícios. No caso de sistemas maiores não serão necessários divisores e torneiras de SS-5XX para dividir a linha de distribuição.
The multiswitches of MR series are are intended for systems wholly or partly based on star topology in which the cables to the terminal outlets go from one multiswitch or a group of multiswitches. This solution is optimal for single-family homes and multifamily houses. In more complex systems the power supplies built into MR multiswitches can power other system components.
The MR-512 R70612 multiswitch has 5 inputs and 12 outputs - it is used for distributing SAT TV channels from one satellite and terrestrial DVB-T, DAB and FM broadcasts to 12 outlets. In the case of twin PVR receivers, one receiver has to be connected to two outlets.
The die-cast housing provides high screening efficiency by preventing the penetration of interfering signals to the unit.
The input SAT signals to multiswitch systems are provided by QUATRO LNBs.
Funções Distinção
  • Estrutura radial
  • Correção de perda do cabo
  • Grupos de estabelecimentos com diferentes níveis de saída
  • Isolamento entre entradas melhor que 30dB
  • Possibilidade de utilização de pré-amplificador de televisão terrestre
  • Fonte de energia
  • LNB alimentação através de linhas de H
Multiswitch: Terra MSR-512 (5-in, 12-out; amplificador de TV terrestre)

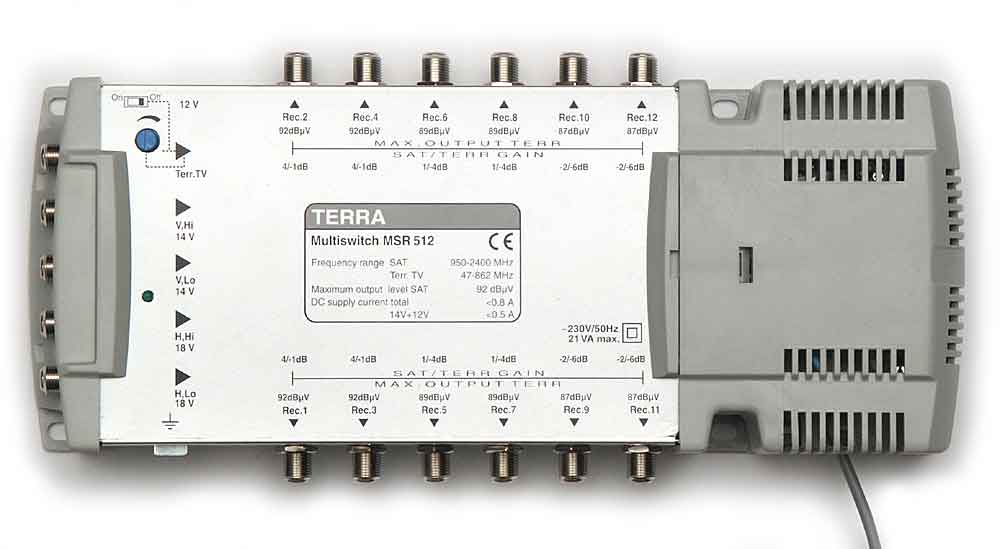

Vista da multiswitch
Multiswitch: Terra MSR-512 (5-in, 12-out; amplificador de TV terrestre)
Vista de cima
Especificações

NameMR-508MR-512MR-516
CodeR70608R70612R70616
Number of outputs
81216
Operating bands [MHz]SAT950 - 2400
DVB-T/Radio47 - 790
Gain (compensation of cable attenuation) [dB]SAToutputs 1-40...8
outputs 5-8-1...6
outputs 9-12--2...3
outputs 13-16--3...1
*two transponders/multiplexes
**without power consumption by external devices (with max. load: 17 W)
Multiswitch de conhecidos Terra empresa especializada na fabricação de equipamentos RF profissional. O dispositivo foi concebido para a distribuição de sinais de satélite para um número de usuários (sistemas SMATV). normas de fabrico de alta, estabilidade, confiabilidade - fazem Terra multiswitches produtos líderes de mercado. Eles podem cooperar com todas as plataformas de satélite.
An important advantage of MSR-5XX multiswitches is diversification of signal levels at different groups of outputs. It allows to compensate the differences in attenuation of various lengths of cables that have to be used in the installation - we can get similar levels in all outlets. Additionally, the multiswitches compensate cable characteristics (provide higher levels for higher frequencies).
The device is powered with 220-240 VAC power network. All precautions for working with dangerous voltages should be observed!
The following voltages occur at inputs of the multiswitch:
O dispositivo é alimentado com a rede de 230V AC. Todas as precauções obrigatórias para trabalhar com tensões perigosas vivos devem ser obedecidas.
